Allt fler tekniska produkter är uppkopplade och beroende av att elektronik, sensorer och kommunikationsgränssnitt fungerar tillsammans. Det gäller exempelvis IoT-enheter, industriella styrsystem, inbyggda datorer och annan elektronisk utrustning där information skickas mellan olika komponenter. När kommunikationen inte fungerar som förväntat räcker det inte alltid att kontrollera om en signal finns eller saknas. I många fall behöver man undersöka hur signalen faktiskt ser ut.

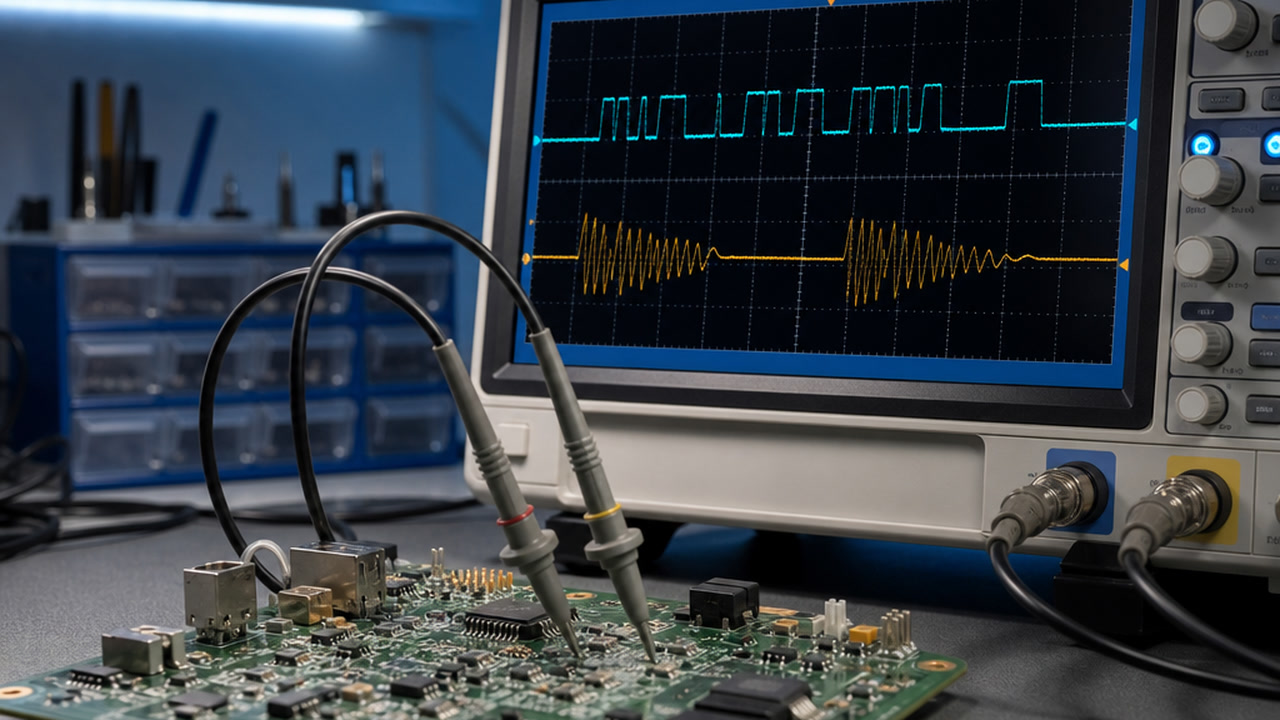

Det är här oscilloskop kan vara ett viktigt verktyg . Genom att visa elektriska signaler över tid kan instrumentet ge tekniker och utvecklare en bild av vad som händer i en krets. Det gör det möjligt att upptäcka exempelvis störningar, oväntade spänningsvariationer, långsamma signalövergångar och andra avvikelser som inte syns vid en enkel mätning.
När en digital signal inte är så digital som den verkar
I tekniska system beskrivs signaler ofta som ettor och nollor. I den fysiska elektroniken är verkligheten mer komplex. En digital signal är fortfarande en elektrisk spänning som förändras över tid, och förändringarna kan påverkas av exempelvis belastning, ledningsdragning, komponenter och elektromagnetiska störningar.
Ett system kan därför ibland registrera en kommunikationsstörning trots att signalen på pappret ser korrekt ut. Genom att visualisera signalen går det att se detaljer som annars är svåra att upptäcka.
Det kan handla om att en flank är långsammare än förväntat, att signalen innehåller överslängar eller att störningar uppträder vid vissa tidpunkter. För utvecklare av elektroniska system kan den informationen vara avgörande för att förstå varför en konstruktion fungerar i en testsituation men blir instabil under andra förhållanden.
Timing kan vara lika viktigt som spänning
I kommunicerande elektronik är det inte bara signalnivån som är intressant. Även när en förändring sker kan ha stor betydelse.
Om två signaler ska samverka behöver deras tidsförhållande ligga inom vissa gränser. Ett oscilloskop för signalanalys kan då användas för att studera signalernas timing och jämföra flera kanaler samtidigt.
Det gör flerkanalsinstrument särskilt användbara när exempelvis en datasignal behöver analyseras tillsammans med en klocksignal eller annan referens. Genom att se signalerna parallellt blir det lättare att identifiera om ett problem beror på själva signalen eller på relationen mellan flera signaler.
Störningar kan avslöjas genom vågformen
En elektrisk störning behöver inte vara tillräckligt stor för att en utrustning ska sluta fungera permanent. Kortvariga störningar kan i stället leda till sporadiska fel som är svåra att återskapa.
Det kan exempelvis vara en kort spänningstopp eller en förändring som bara uppstår när annan utrustning aktiveras. Mätning med ett oscilloskop kan fånga sådana händelser och visa dem i relation till den signal som analyseras.
Det förändrar felsökningen från att handla om att försöka gissa vilken komponent som är felaktig till att undersöka det faktiska elektriska beteendet i systemet.
Från prototyp till färdig produkt
Signalanalys är inte enbart relevant när något redan har gått sönder. Oscilloskop används också under utvecklingen av nya produkter och elektroniska konstruktioner.
När en prototyp tas fram kan utvecklare använda mätningar för att verifiera att olika delar av konstruktionen fungerar enligt specifikation. Det kan handla om att kontrollera en klocksignal, undersöka en kommunikationsbuss eller analysera hur en krets reagerar på förändrad belastning.
På så sätt kan mätningar göras innan produkten når produktionsstadiet. Problem som upptäcks tidigt är ofta enklare att korrigera än problem som visar sig först när en konstruktion redan har industrialiserats.
Val av oscilloskop påverkar vad som går att se
Alla oscilloskop är inte lämpade för samma uppgifter. Bandbredd och samplingshastighet är två centrala egenskaper, men även antal kanaler, minnesdjup och upplösning kan påverka resultatet.
För enklare felsökning kan ett grundläggande digitalt oscilloskop vara tillräckligt. I mer avancerade utvecklingsmiljöer kan det däremot krävas högre bandbredd, fler kanaler eller funktioner för att analysera både analoga och digitala signaler.
Det finns även mixed signal-oscilloskop som kombinerar traditionell oscilloskopmätning med funktioner för digital signalanalys. Det kan vara användbart när utvecklaren behöver förstå sambandet mellan analoga förlopp och digital logik.
Proben är en del av mätningen
Det är lätt att fokusera på själva instrumentet och glömma att även oscilloskop-proben påverkar mätningen. Probens bandbredd, dämpning och elektriska egenskaper behöver passa den signal som ska analyseras.
Vid höga frekvenser kan felaktig anslutning eller en olämplig prob påverka den signal som mäts. Resultatet kan då bli en bild som inte exakt motsvarar det som faktiskt händer i kretsen.
Därför behöver både oscilloskop och tillbehör betraktas som en del av samma mätsystem. För mer krävande mätningar finns exempelvis differentiella probar och andra specialiserade lösningar för olika typer av signaler.
När teknik möter allt fler gränssnitt
Utvecklingen inom elektronik går mot system där allt fler komponenter kommunicerar med varandra. En sensor kan skicka information till en styrenhet, som i sin tur kommunicerar med andra system och molnbaserade tjänster.
Det skapar nya krav på att förstå vad som händer på den fysiska nivån. Även om kommunikationen presenteras som data i ett program finns det alltid elektriska signaler bakom den digitala informationen.
För den som arbetar med elektronik, IoT och teknisk utveckling blir därför signalanalys ett sätt att koppla samman systemets logiska funktion med dess faktiska elektriska beteende. Om du vill följa utvecklingen inom teknik, elektronik och digitalisering finns ytterligare branschrelaterat innehåll hos TeknikHajen.
Från symptom till verifierad orsak
En av de stora fördelarna med oscilloskopet är att det kan hjälpa till att flytta felsökningen från symptom till orsak. En kommunikationslänk som fungerar sporadiskt är exempelvis ett symptom. Genom att analysera signalerna kan teknikern i stället undersöka vad som faktiskt händer när felet uppstår.
Det kan ge ett betydligt bättre underlag för nästa steg. I stället för att byta komponenter på måfå kan utvecklaren eller teknikern basera åtgärden på vad mätningen faktiskt visar.
Ett oscilloskop gör det möjligt att se hur elektriska signaler förändras över tid. Med rätt instrument, prober och analysmetodik blir det ett verktyg för att förstå inte bara om ett system fungerar, utan hur det fungerar. Det är en viktig skillnad i en teknikutveckling där allt fler produkter är beroende av att elektronik och kommunikation fungerar exakt som avsett.
